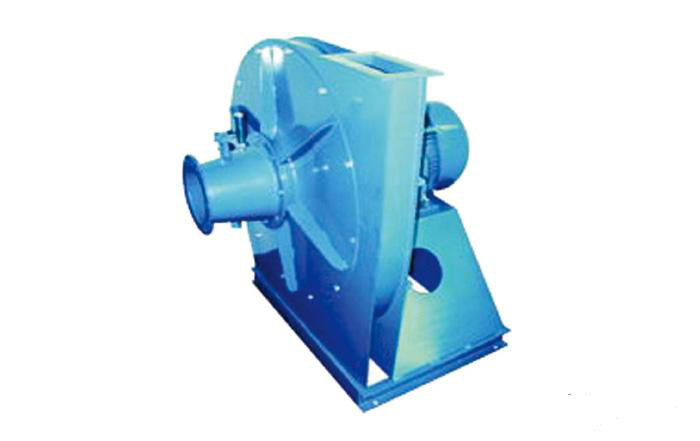

 點擊看大圖
|
XQI型XQII型斜槽高壓離心通風機介紹
一、概述
XQⅠ型、XQⅡ型高壓離心通風機是為水泥窯系統設計的斜槽風機。該風機還可作為各種化鐵爐、熔爐、鍛冶爐的鼓風機，也適用于輸送空氣及無腐蝕性，不自然，不含有粘性物質的氣體。輸送介質溫度不超過80℃，介質中所含的塵土及硬質顆粒不大于150mg/m3。
二、型式
該型風機有XQⅠ№4.8A、XQⅠ№5.4A、XQⅡ№4.7A共計三種機號。
風機制成單吸入，有順時針旋轉和逆時針旋轉二種型式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以“順”表示，葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以“逆”表示。風機出口位置以機殼出口角度表示，“順”“逆”風機均可制成0°、45°、90°、135°、 180°五種角度。
該型風機傳動方式為A式電動機直聯傳動。
三、結構特點
XQⅠ型、XQⅡ型風機主要由機殼組、葉輪組、進風口組、前蓋板組、機座、電動機等零部件組成。
1、機殼組：用普通碳素結構鋼焊接成蝸形殼體。
2、葉輪組：葉片為前向彎曲葉型。
3、進風口：用普通碳素結構鋼制作成收斂式流線型整體結構，流動性能好。
九、風機性能表
|
型號 |
機號№ |
傳動方式 |
轉速r/min |
序號 |
流量m3/h |
全壓 Pa |
所需功率kW |
電動機 |
|
|
型號 |
功率/kW |
||||||||
|
XQⅠ |
4.8 |
A |
2540 |
1 |
232 |
5028 |
0.73 |
Y801-2 |
0.75 |
|
2 |
325 |
5269 |
0.92 |
Y802-2 |
1.1 |
||||
|
3 |
418 |
5422 |
1.16 |
Y90S-2 |
1.5 |
||||
|
4 |
511 |
5466 |
1.38 |
||||||
|
5 |
604 |
5419 |
1.63 |
Y90L-2 |
2.2 |
||||
|
6 |
697 |
5226 |
1.91 |
||||||
|
7 |
790 |
5082 |
2.20 |
Y100L-2 |
3 |
||||
|
8 |
883 |
4828 |
2.44 |
||||||
|
XQⅠ |
5.4 |
A |
2840 |
1 |
330 |
6363 |
1.32 |
Y90S-2 |
1.5 |
|
2 |
463 |
6669 |
1.66 |
Y90L-2 |
2.2 |
||||
|
3 |
595 |
6862 |
2.09 |
||||||
|
4 |
727 |
6918 |
2.49 |
Y100L-2 |
3 |
||||
|
5 |
860 |
6858 |
2.94 |
||||||
|
6 |
992 |
6690 |
3.44 |
Y112M-2 |
4 |
||||
|
7 |
1125 |
6422 |
3.96 |
||||||
|
8 |
1257 |
6110 |
4.40 |
Y132S1-2 |
5.5 |
||||
|
XQⅡ |
4.7 |
A |
2840 |
1 |
585 |
5187 |
1.44 |
Y90S-2 |
1.5 |
|
2 |
747 |
5287 |
1.77 |
Y90L-2 |
2.2 |
||||
|
3 |
908 |
5416 |
2.13 |
||||||
|
4 |
1069 |
5469 |
2.48 |
Y100L-2 |
3 |
||||
|
5 |
1231 |
5416 |
2.85 |
||||||
|
6 |
1392 |
5351 |
3.24 |
Y112M-2 |
4 |
||||
|
7 |
1554 |
5187 |
3.62 |
||||||
十、外形及安裝尺寸
|
型號 |
機號№ |
進口尺寸 |
出口尺寸 |
|||||||||||
|
D1 |
D2 |
D3 |
n1×d1 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
x |
y |
n2×d2 |
||
|
XQⅠ |
4.8 |
150 |
132 |
108 |
8×Φ7 |
61 |
88 |
115 |
69 |
96 |
125 |
2 |
2 |
8×Φ7 |
|
XQⅠ |
5.4 |
166 |
146 |
122 |
8×Φ7 |
69 |
100 |
123 |
78 |
110 |
134 |
2 |
2 |
8×Φ7 |
|
XQⅡ |
4.7 |
225 |
200 |
175 |
8×Φ7 |
132 |
162 |
186 |
60 |
92 |
116 |
2 |
2 |
8×Φ7 |
|
型號 |
機號№ |
外形尺寸 |
基礎尺寸 |
地腳螺栓（4套） |
重量（注：不包括電動機） |
|||||||
|
E |
F |
G |
K |
M |
N |
a |
b |
d |
規格 |
|||
|
XQⅠ |
4.8 |
80 |
297 |
612 |
289 |
675 |
370 |
200 |
250 |
300 |
M12×300 |
55 |
|
XQⅠ |
5.4 |
90 |
334 |
688 |
325 |
824 |
480 |
200 |
330 |
300 |
M12×300 |
70 |
|
XQⅡ |
4.7 |
92 |
293 |
636 |
296 |
729 |
410 |
200 |
330 |
300 |
M12×300 |
65 |
