離心風機傳動方式圖解

發布日期:2014年01月15日信息來源：www.haoyuntuwen.com 點擊數：

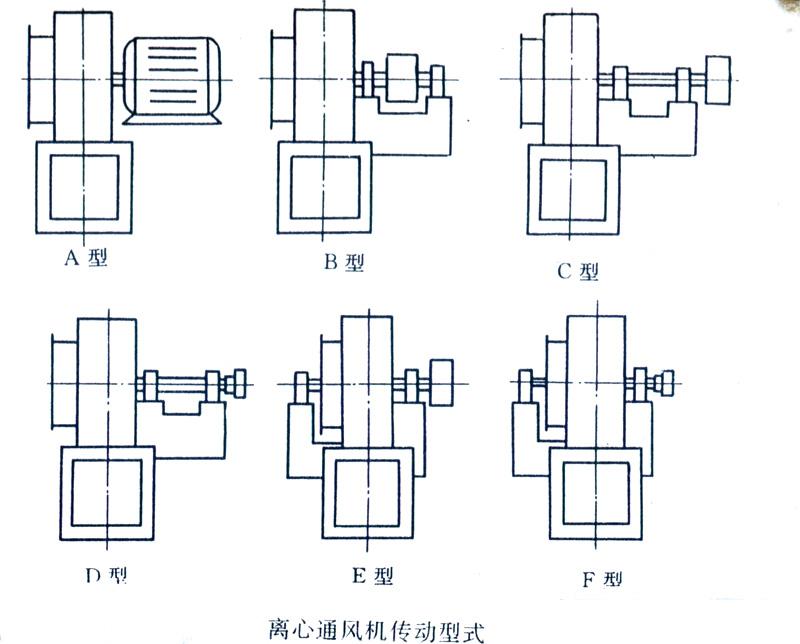

離心通風機的傳動型式通常有電動機直聯、帶輪、聯軸器等三種型式。各種傳動型式的代表符號與結構說明見表格與圖片解析。

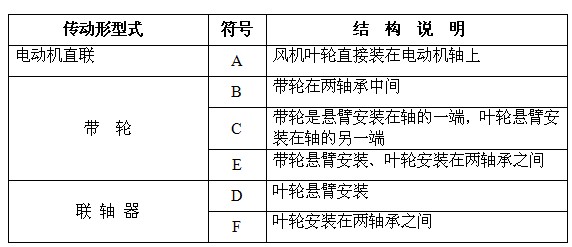

（圖表：各種傳動型式的代表符號與結構說明表）

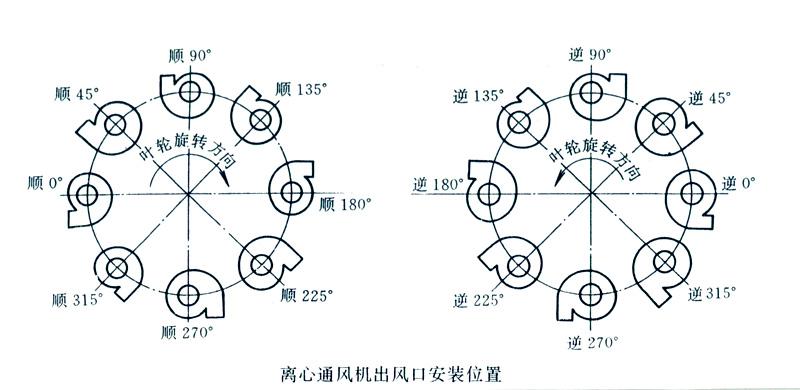

離心通風機出氣口安裝位置按葉輪輪旋轉方向，根據安裝角的不同各規定8種基本位置（從原動機側看）。

風機旋向角度圖解

風機基本參數詳解：

風量：用于表示空氣流量的大小。風量=截面積*風速

常用單位：立方米/小時，即CMH，m3/h

全壓：用于確定空氣阻力的大小。單位：帕，Pa 全壓=靜壓+動壓

靜壓：用于確定氣流的阻力，也就是沿程阻力(系統阻力)

動壓：空氣流動時自身產生的阻力。動壓=1/2ρv2

轉速：用于表示風機運轉時的速度。單位：轉/分(r/min)，RPM

軸功率：風機實際耗能。單位：千瓦，Kw

電機功率：是風機所配電機的功率，一定比軸功率大。單位：Kw

噪音：用于表示風機運轉時所產生的噪音的大小。單位：分貝，dB(A)

靜壓效率：以SE%(STATIC EFFICIENCY)表示

公式：SE%=A/B

A=風量(m3/h)*靜壓(Pa)

B=軸功率(Kw)*1000*3600

以上數據是周口風機廠整理提供。
