C4-73排塵離心通風機用途：
C4-73-11型離心通風機為排送含有塵埃，木質碎屑，細碎纖維等氣體的專用設備，也可作為一般通風用。（如排送硬質顆粒時必須在風機進口前加除塵裝置）。
二、風機的結構形式

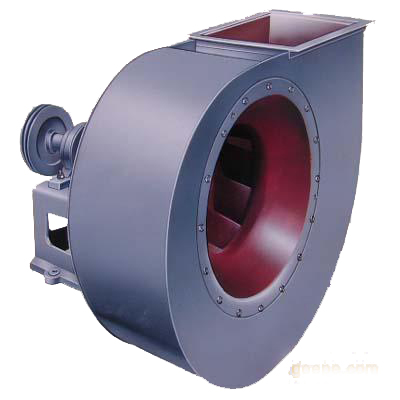

C4-73-11型離心通風機主要由葉輪、機殼、進風口、機架傳動部分與電機組成。
葉輪部分由12個后傾的機翼形葉片，曲線型前盤和平板后盤組成。葉片、前盤、后盤均采用16錳鋼板制造。
機殼做成整體，葉輪的安裝，拆卸由機殼的一側進行。
進風口做成整體，裝于風機的側面。與軸平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
傳動部分由主軸、軸承箱、滾動軸承、皮帶輪而組成。風機可制成右旋轉和左旋轉兩種形式。從皮帶輪一端正視，葉輪按順時針?lè)较蛐D(zhuǎn)，稱為右旋轉風機，以“右”表示。按逆時針旋轉，稱為左旋轉風機，以“左”表示。
風機的出口位置，以機殼的出口角度表示，調節范圍在0度—225度之間，間隔45度。出廠時均做成一種形式，使用單位根據需要再安裝成所要求的角度。訂貨可不需注明。
風機采用三角皮帶傳動，如用戶在壓力與流量上有改變的要求時，可根據性能表上的規定自行調整。
C4-73排塵離心通風機選擇應用
一、風機的性能
風機的性能以風機的流量、全壓、主軸轉數、軸功率和效率等參數表示之，而各參數間又存在著一定的關系，如下表：
風機性能參數的關系式　　表1

注：
注腳符號“2”，表示已知的性能及其關系參數。
注腳符號“1”，表示所求的性能及其關系參數。
風機性能一般均指在標準狀況下的風機性能，無論技術文件或定貨要求的性能除特殊定貨外，均按標準狀況為準。
標準狀況系指：
大氣壓力P=760mmHg。
大氣溫度t=20℃，相對溫度X=50%的空氣狀態。
空氣比重r=1.2kg/m3。
落體加速度g=9.8m/sec2。
此時空氣密度=r/g=0.1223kg·sec2/m4。
所需功率按下式求出：
N=
式中：Qs:流量m3/sec H：風機全壓Pa η：全壓效率 ηm：容量系數 按表3
表2

表3
