周口風機為您解析M7-19型煤粉離心通風機的性能參數

發布日期:2014年08月14日信息來源：周口市通用鼓風機有限公司點擊數：

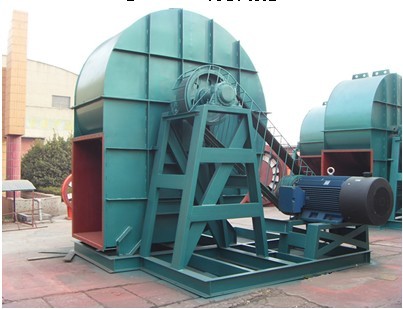

M7-19型煤粉離心通風機

一、M7-29型煤粉離心風機的用途

M7-19型煤粉離心通風機主要用于中小型火力發電廠鍋爐制粉系統的強制通風，也可用于輸送物料、空氣及無腐蝕、不自燃、不含黏性物質之氣體，進氣溫度為70℃。

二、M7-29型煤粉離心風機的型式

1.M7-29型煤粉離心風機為單吸入式，由M7－29№11、12.5、13、14.5、16、17六個型號組成。

2. M7-29型煤粉離心風機分別制成順時針旋轉和逆時針旋轉兩種型式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以“順”表示；葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以“逆”表示。

3.風機的出口位置，以機殼的出風口角度表示，出風口角度從0°～225°共計16種規格。

M7-29型煤粉離心風機調試維護

1.風機必須按規定的程序進行安裝，試車運轉后，方可正式投入生產。

2.風機運轉中如發現不正常情況，應立即停機查明原因，消除故障后方可繼續運行。

3.風機應根據使用情況定期進行檢修。

4.風機的使用轉速不得超過允許的最大使用轉速，不許使用帶輪變速。

5.風機的軸承箱采用通水冷卻，水壓不得超過0.4Mpa，由于各地氣溫不同，還有季節的變化，通水量亦可否同，一般水量可按0.5~1m³/h考慮，同時要注意水質情況，以免通道內結垢堵塞，影響冷卻效果。

6. 風機的葉輪如已磨損，焊補修復后應重新作動平衡校正。

7.風機的軸承溫度一般不高于環境溫度40℃。

8.軸承用稀油潤滑，建議用N32號機械油。

9.正常運轉時軸承箱的振動速度有效值(均方根)≤6.3 mm/s。

三、M7-29型煤粉離心風機的結構

煤粉離心通風機主要由葉輪、機殼、進風口、傳動組等組成。

1.葉輪：有16片也有32片的，前向彎曲型，葉片、輪蓋、輪盤全部16Mn制造，且途耐磨層，葉輪無葉擴壓器，外緣最高周速140m/s，葉輪成形后，經靜、動平衡校正，故運轉平穩。

2.機殼：由兩部分組成，拆開后可向上吊出轉子，便于檢修。蝸殼板部分采用16Mn,提高耐磨性，其余部分用普通鋼板焊接成蝸形殼整體。

3.進風口：做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。

4.傳動組：有主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，制成箱整體結構。采用滾動制成，滾動制成用制成潤滑脂潤滑。

四、M7-29型煤粉離心風機的特點

1.在性能方面完全能夠代替原來的老型風機，并且其最高效率達到81.2％，能大量節省電力。

2.對原來的材料（輪蓋、輪盤、葉片）均采用了16Mn鋼板，增加了耐磨涂層，延長了使用壽命。

3.傳動部件（主軸除外）與老產品通用，基礎尺寸保持與老產品一致（出風口0度除外）。

4.由于新風機的全壓系數較大，所以其原來直徑較小，圓周速度也小，因而提高了風機的工作穩定性。

備注：礦山磨機一樣可以用M7-29型煤粉離心通風機

五、M7-29型煤粉離心通風機的性能參數

產品型號	轉速 r/min	序號	全壓 Pa	流量 m³/ h	電動機
產品型號	轉速 r/min	序號	全壓 Pa	流量 m³/ h	型號	功率 kW
M7－29№ 11 D	1450	1	5099～5217	11500～14350	Y225S－4 (380V)	37
		2	5246～5178	17200～20100	Y250M－4 (380V)	55
		3	5099～4687	23000～28750	Y280S－4 (380V)	75
M7－29№12.5D	1450	1	6600～6747	16850～21100	Y280S－4 (380V)	75
		2	6796～6693	25300～29500	Y280M－4 (380V)	90
		3	6609～6433	33500～38000	Y315S－4 (380V)	110
		4	6061	42200	Y315M－4 (380V)	132
M7－29№ 13 D	1450	1	7414～7571	20000～25000	Y280M－4 (380V)	90
		2	7610	30000	Y315S－4 (380V)	110
		3	7512～7414	35000～40000	Y315M－4 (380V)	132
		4	7217	45000	Y315L1－4 (380V)	160
		5	6796	50000	JS117－4 (380V)	180
M7－29№14.5D	1450	1	8894	26300	Y315M－4 (380V)	132
		2	9091～9140	32900～39490	Y315L1－4 (380V)	160
		3	9022	46100	Y315L2－4 (380V)	200
		4	8894～8649	52650～59200	Y355M2－4 (380V)	250
		5	8159	65900	JS127－4 (380V)	260
M7－29№ 16 D	1450	1	10346～10415	28500～36800	JS117－4 (380V)	180
		2	10571～10493	45500～54400	Y355M2－4 (380V)	250
		3	10277～9905	61400～69200	Y355L2－4 (380V)	315
		4	9610	77000	Y400－4 (6000V)	355
M7－29№ 17 D	1450	1	11670～12013	34300～53800	Y355L1－4 (380V)	280
		2	12013	63300	Y400－4 (6000V)	355
		3	11768～11425	72800～82300	JS148－4 (6000V)	440
		4	11032	91800	JS1410－4 (6000V)	500

訂單時請?zhí)峁┠枨蟮模猴L機型號，功率，風壓，風量，安裝方式，這些是選購風機的參數，請客戶訂購風機的時候提供給我們！

我們的聯系方式：0394-8687626 / 15539485098（彭經理）有問題請及時聯系我們，我們將全程為您服務！訂購風機：www.haoyuntuwen.com
